technische Details der DISGAS-Entgasungsgeräte
Sättigung des Wassers
In jeder modernen Heizanlage mit geschlossenem System, ist dessen Wasser mit Gas gesättigt, zum grössten Teil sogar übersättigt.
Diese Übersättigung wird verursacht durch stark ändernde Wassertemperaturen bei gleichbleibendem Anlagendruck, wie sie beim Wechsel von Tag- auf Nachtabsenkung oder Winter- auf Sommerbetrieb entstehen.

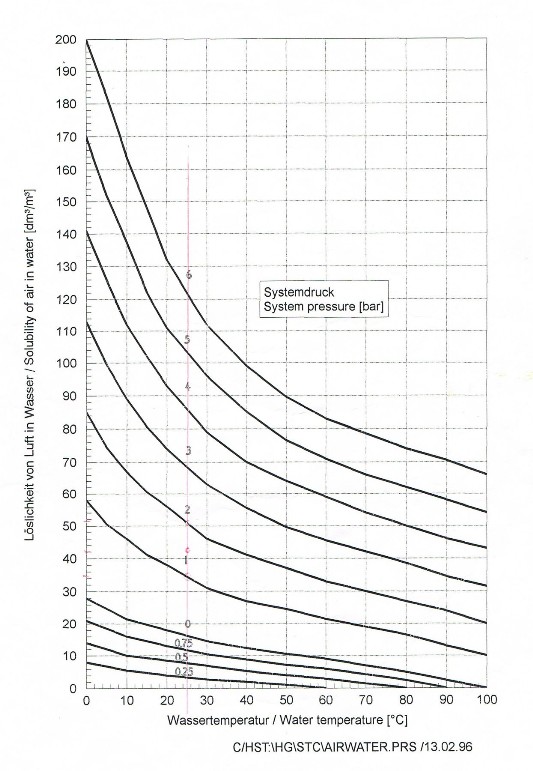

Das physikalische Gesetz besagt, dass bei gleichem Druck die Sättigung des Wassers durch Gase bei einer hohen Temperatur niedriger ist als bei tiefer Temperatur. (Henrysches Gesetz) Siehe Henry-Diagramm. Lesen der Tabelle: 1000 Liter Wasser nehmen bei einer Temperatur von 20 °C und einem Druck vom 2 bar 55 Liter Luft auf. (siehe auch: https://de.wikipedia.org/wiki/Henry-Gesetz).
Diese Übersättigung wird verursacht durch stark ändernde Wassertemperaturen bei gleichbleibendem Anlagendruck, wie sie beim Wechsel von Tag- auf Nachtabsenkung oder Winter- auf Sommerbetrieb entstehen.
Das physikalische Gesetz besagt, dass bei gleichem Druck die Sättigung des Wassers durch Gase bei einer hohen Temperatur niedriger ist als bei tiefer Temperatur. (Henrysches Gesetz) Siehe Henry-Diagramm. Lesen der Tabelle: 1000 Liter Wasser nehmen bei einer Temperatur von 20 °C und einem Druck vom 2 bar 55 Liter Luft auf. (siehe auch: https://de.wikipedia.org/wiki/Henry-Gesetz).
Aus diesem Grund sind Entlüfter, in der Heizungsanlage ungeeignet. Da im Vorlauf eine hohe Temperatur mit geringer Sättigung und hohem Druck im Heizungsraum (Keller) vorhanden ist. Denn je höher der Druck, umso schlechter die Funktion eines konventionellen Entlüfters.
Mikroblasen entstehen erst bei übersättigtem Wasser.
Was geschieht bei Niedertemperatur-Heizungsanlagen?
Hohe Sättigung bei tiefen Temperaturen in Heizanlagen um 30° bei einem Anlagendruck > 1,5 bar ergeben eine schlechte Wärmeübertragung.
Nur entgastes Heizungs- oder Kühlwasser (Medium) mit einem sehr niedrigen Restgasgehalt bewirkt eine absolut einwandfreie Wärmeübertragung von der Wärmequelle auf Radiatoren, Fussboden-, Wand- und / oder Deckenbeizungen.
Mikroblasen entstehen erst bei übersättigtem Wasser.
Was geschieht bei Niedertemperatur-Heizungsanlagen?
Hohe Sättigung bei tiefen Temperaturen in Heizanlagen um 30° bei einem Anlagendruck > 1,5 bar ergeben eine schlechte Wärmeübertragung.
Nur entgastes Heizungs- oder Kühlwasser (Medium) mit einem sehr niedrigen Restgasgehalt bewirkt eine absolut einwandfreie Wärmeübertragung von der Wärmequelle auf Radiatoren, Fussboden-, Wand- und / oder Deckenbeizungen.
Entgasen von Heizungswasser
Die Vakuumentgasung von Heizungswasser verbessert den Wärmetransport in Heizsystemen - die Effizienz wird besser - und reduziert den Heizenergiebedarf.
Löslichkeit von Luft in Wasser:
Nach physikalischem Gesetz reichert sich Wasser in Abhängigkeit vom Druck mit Luft an. Je höher der Druck und je tiefer die Temperatur umso mehr Luft kann im Wasser aufgenommen werden. Z.B. nehmen 1000 Liter Wasser bei einer Temperatur von 20 °C und einem Druck (absolut) vom 2 bar 36 Liter Luft auf. Dieser Effekt wird durch das Henry-Gesetz beschrieben (https://de.wikipedia.org/wiki/Henry-Gesetz).
Wärmeübertragung mit Heizungswasser:
In (Gebäude-) Heizungssystemen wird Wasser zum Wärmetransport - zur Wärmeübertragung - eingesetzt und die Befüllung des Systems erfolgt generell mit einer Kaltwassertemperatur von ca. 20 °C bei einer drucklosen Sättigung von 18 l/m3. Je nach Wärmeverteilung im Gebäude (Radiator, Konvektor, Bodenheizung etc.) wird eine höhere oder tiefere Vorlauftemperatur des Heizungswassers in die Wärmeverteilung gefordert. Das Heizungswasser hat gemäss Henry-Gesetz einen entsprechenden Luftanteil, dieser ist jedoch vom Anlagedruck und der Temperatur abhängig.
Entlüftung des Heizungswassers:
Beim Aufheizen wird nun das Heizungswasser ausgasen, die Luft entweicht aus dem Wasser und kann sich zu Luftblasen ansammeln. Dadurch sinkt der Wirkungsgrad der Heizung und im Extremfall kommt die Wärmeübertragung sogar zum Erliegen.
Ungenügende Entgasung des Heizungswassers:
Je nach Bau- & Betriebsart, Strömungsverhältnisse, Diffusion, Betriebstemperatur & -druck, reichen die mechanischen Entlüfter nicht aus, um einen störungsfreien Betrieb zu ermöglichen.
Vakuumentgasung des Heizungswasser:
Ein mechanischer Entlüfter kann nur vorbeiziehende Luftblasen entfernen und kein mit Luft gesättigtes Wasser entgasen. Wird jedoch das Heizungswasser mit einem Vakuum entgast, reduziert sich der Restluftanteil auf ein Minimum (ca. 5 bis 10 l/m3). Dies lässt sich wiederum mit dem Henry-Gesetz aufzeigen.
Mit einem Vakuumentgaser der Firma DISGAS wird dies bei einem Einfamilienhaus in einigen Tagen je nach Grösse und Zustand der Anlage im ersten Schritt erreicht, Luftblasen benötigen jedoch eine längere Abbauzeit.
Messungen am Institut für Solartechnik SPF
Erste Messungen am Institut für Solartechnik SPF der HSR Hochschule für Technik Rapperswil 1 ergaben:
Am Institut für Solartechnik SPF der HSR Hochschule für Technik Rapperswil wurden Versuche zur Wärmeübertragung mit begastem und vakuumentgastem Wasser an einem experimentellen Aufbau durchgeführt. Die Messungen zeigen bei vakuumentgastem Wasser eine bessere Effizienz der Wärmeübertragung als bei begastem Wasser. In den Versuchen liegt die Verbesserung im Bereich von 6 ±2 % (Temperaturbereich 46°C bis 55°C) bis 12 ±2 % (Temperaturbereich 30°C bis 40°C).
Ein Vakuumentgaser lässt sich auch zur Entgasung von Solar- und Kältefluiden einsetzen.
Versuchsaufbau zu den Messungen und Ergebnisse
Versuchsaufbau:

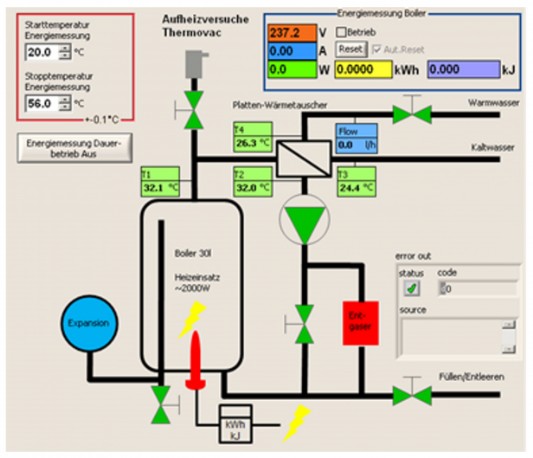

Die Figur 1 unten zeigt schematisch den Versuchsaufbau. Dieser besteht aus den folgenden Hauptkomponenten:
- 30 l Boiler mit 2kW Heizstab
- Plattenwärmetauscher
- Umwälzpumpe
- Expansionsgefäss
- Vakuumentgaser (Bypass)
- Instrumentierung (Temperaturfühler T1, T2, T3, T4; Durchflussmesser Flow)
Die gesamte Wassermenge m im Heizkreis beträgt m = 31.3 kg (Boiler, Umwälzpumpe, Rohrleitungen mit Temperaturfühler T1 und T2).
Messungen:
Der Boiler stellt die Heizung (Gasbrenner, Wärmepumpe etc.) dar und der daran angeschlossene Kreislauf mit der Pumpe bilden den Primärkreislauf. Der Plattenwärmetauscher (Sekundärkreislauf, oben rechts) ist der eigentliche Wärmebezüger und steht für den kalten Raum (Radiator / Fussbodenheizung). Dieser führt immer genau gleich viel Wärme ab (Temperatur und Durchfluss des Kaltwassers sind konstant).
Im ersten Versuchsansatz heizt der elektrisch beheizte Boiler das Wasser bis 40°C auf und schaltet dann aus. Der Primärkreislauf gibt über einen Plattenwärmetauscher dem Sekundärkreislauf die Wärme ab. Dabei kühlt sich der Primärkreislauf kontinuierlich ab. Sobald 30°C erreicht sind, schaltet die elektrische Heizung ein und erhitzt das Wasser wieder auf 40°C. Dies geschieht über mehrere Zyklen während denen, die aufgewendete elektrische Energie gemessen wird. Der Sekundärkreislauf läuft während aller Zyklen ohne Unterbruch.
In zweiten Versuchsansatz wird das Wasser von 46°C auf 55°C erhitzt. Ansonsten ist alles gleich wie beim ersten Versuch.
Für die mit Luft gesättigtem Wasser durchgeführten Versuche wurde der Primärkreislauf (inkl. Boiler) begast, solange bis nach Henry-Gesetz das Wasser gesättigt war. Dies ist der Fall sobald die überschüssige Luft, welche vom Wasser nicht mehr aufgenommen werden kann, über den zuoberst im Primärkreislauf montierten Mikroblasenabscheider ausgeschieden wurde.
Für die Versuche mit entgasten Wasser wurde mit einem DISGAS Vakuumentgaser das Fluid im Primärkreislauf und im Boiler entgast. Dies in Abhängigkeit von Druck und Temperatur
